โหลดตัวอย่างจากไฟล์ต้นฉบับ:
ข้อมูลนำเข้า
หน่วย: m, kg/m², cm, mm — ตามไฟล์ต้นฉบับ
— (ระหว่าง 1-2)
m.
m.
เหล็กเสริมที่ใส่จริงที่รอยต่อ (Provide WM)
mm.
mm.
รายการคำนวณ
ผลลัพธ์
1
คุณสมบัติวัสดุอ้างอิง (ตามไฟล์ต้นฉบับ)
| ชนิดเหล็กเสริม | ρ (min) | fy (ksc) |
|---|---|---|
| SR24 (เหล็กเส้นกลม) | 0.0025 | 2400 |
| SD40 (เหล็กข้ออ้อย) | 0.0018 | 4000 |
| WM (ตะแกรงเหล็กสำเร็จรูป) | 0.0014 | 5500 |
2
น้ำหนักตัวเองของพื้น
W = 2400 × h
{{sogWOut}} kg/m²
3
ปริมาณเหล็กเสริมที่ต้องการที่รอยต่อ
Require As = m·L·W / (1.43·fyWM)
{{sogReqAsOut}} cm²
4
เหล็กเสริมที่ใส่จริง (Provide As)
Provide As = (π·(0.1·DB)²/4) × 1000/@
{{sogProvideAsOut}} cm²
5
สรุปผลตรวจสอบ
ตรวจสอบ: Provide As > Require As
{{sogCheckOut}} (อัตราส่วน {{sogRatioOut}})

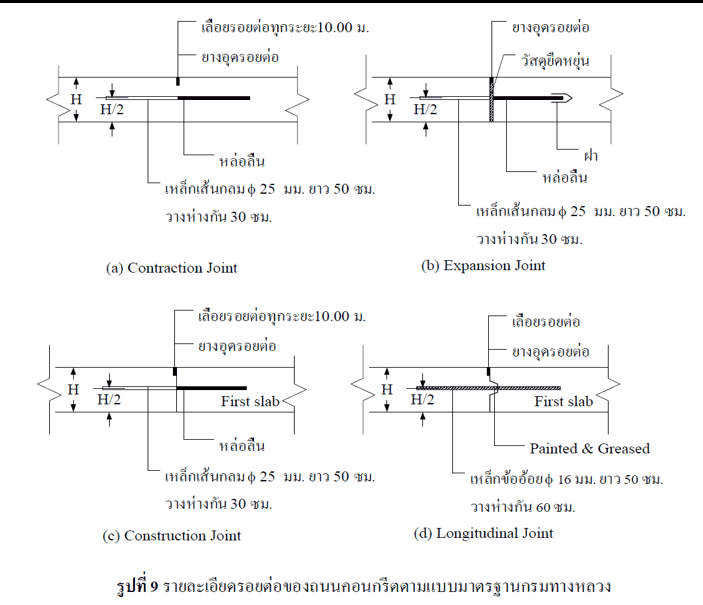

รูปมาตรฐานอ้างอิง — รายละเอียดรอยต่อพื้น/ผิวทาง
แสดงเพื่อประกอบความเข้าใจประเภทของรอยต่อ (Contraction / Expansion / Construction / Longitudinal Joint) เท่านั้น
รูปที่ 9 รายละเอียดรอยต่อของถนนคอนกรีตตามแบบมาตรฐานกรมทางหลวง
